Cable_secteur_DIY

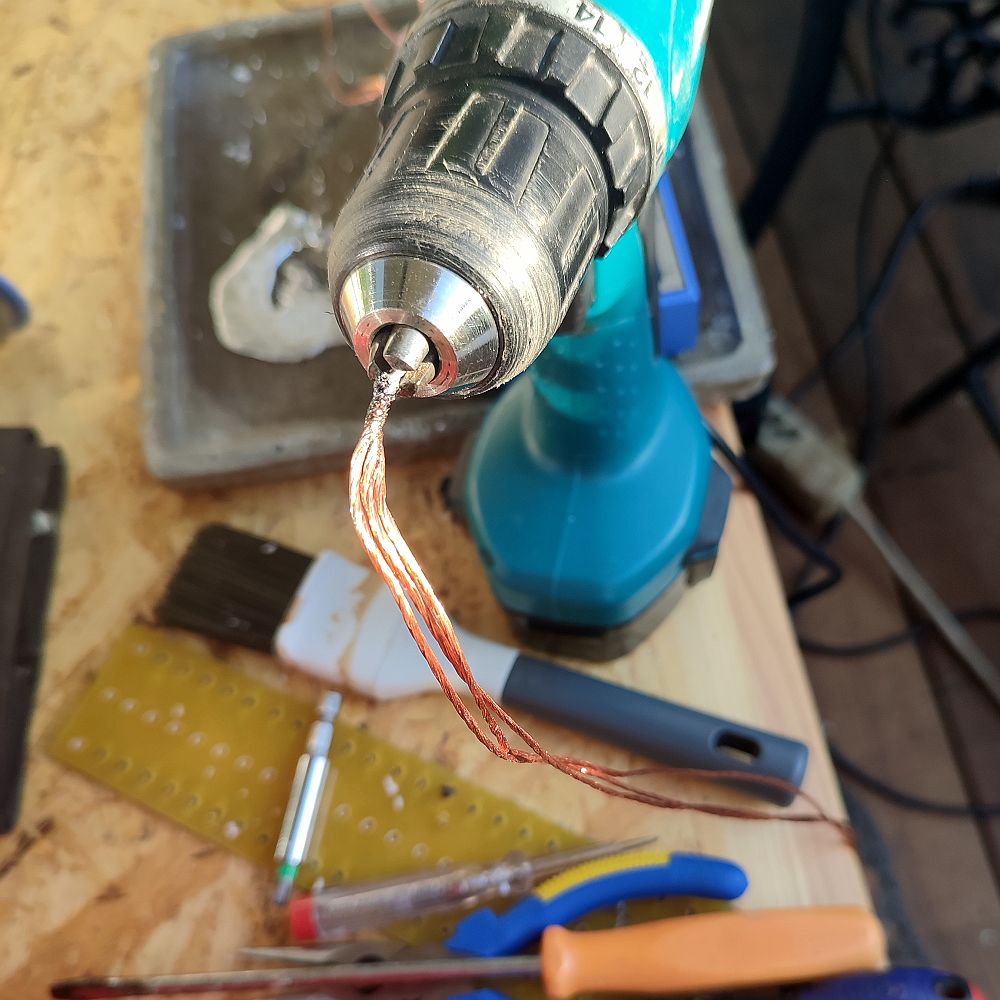

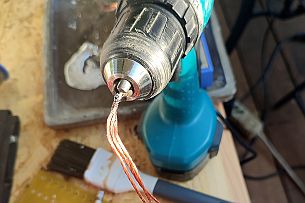

IMG_20230824_085504 Fabrication d'un cordon secteur ultra souple et performant (fonctionnent mieux que mes anciens). Oui, les câbles secteurs n'ont aucun effet

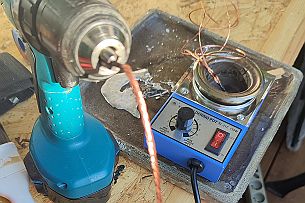

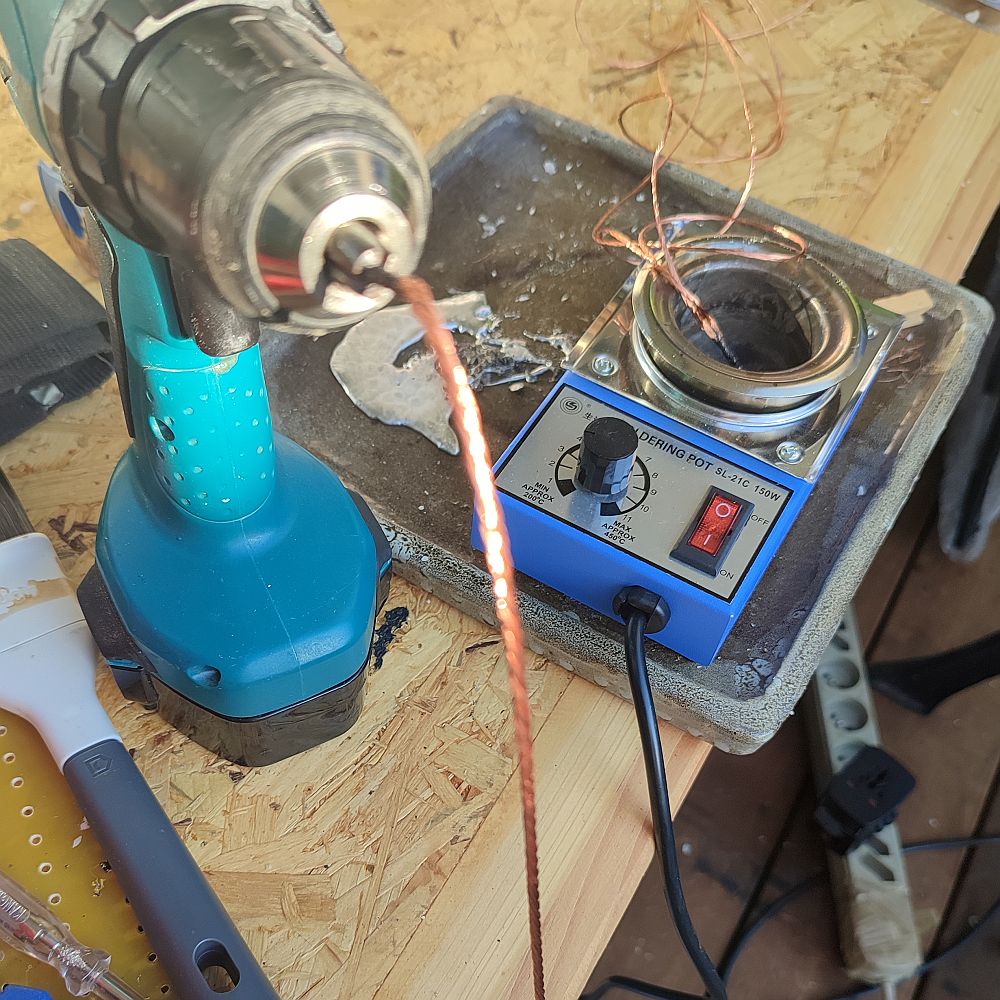

IMG_20230824_085556 Fil de Litz émaillé, 90 brins de 0.01 mm (x3) pour faire un seul fil de 2.13 mm (9 câbles (3x3) seront donc nécessaire) Toronnés à la visseuse après les avoir...

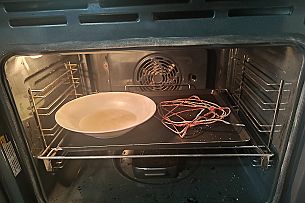

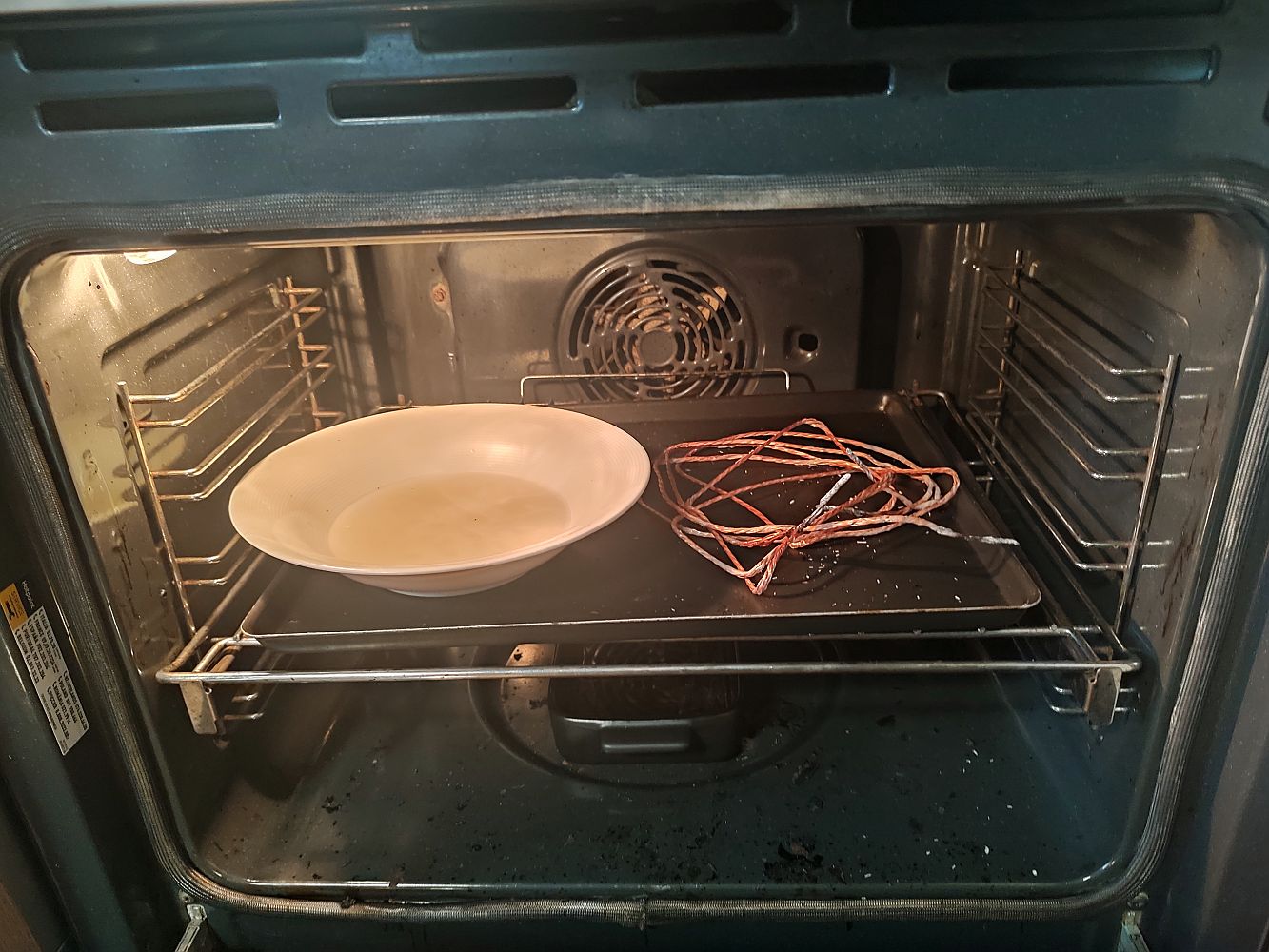

IMG_20231013_103049 Mettez le câble et la cire à fondre à 60° / 80°. Le Litz chaud absorbera la cire par capilarité. Attention, le cire s'enflamme facilement.

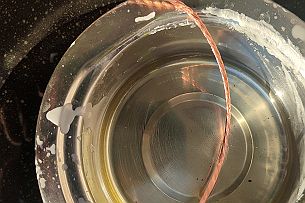

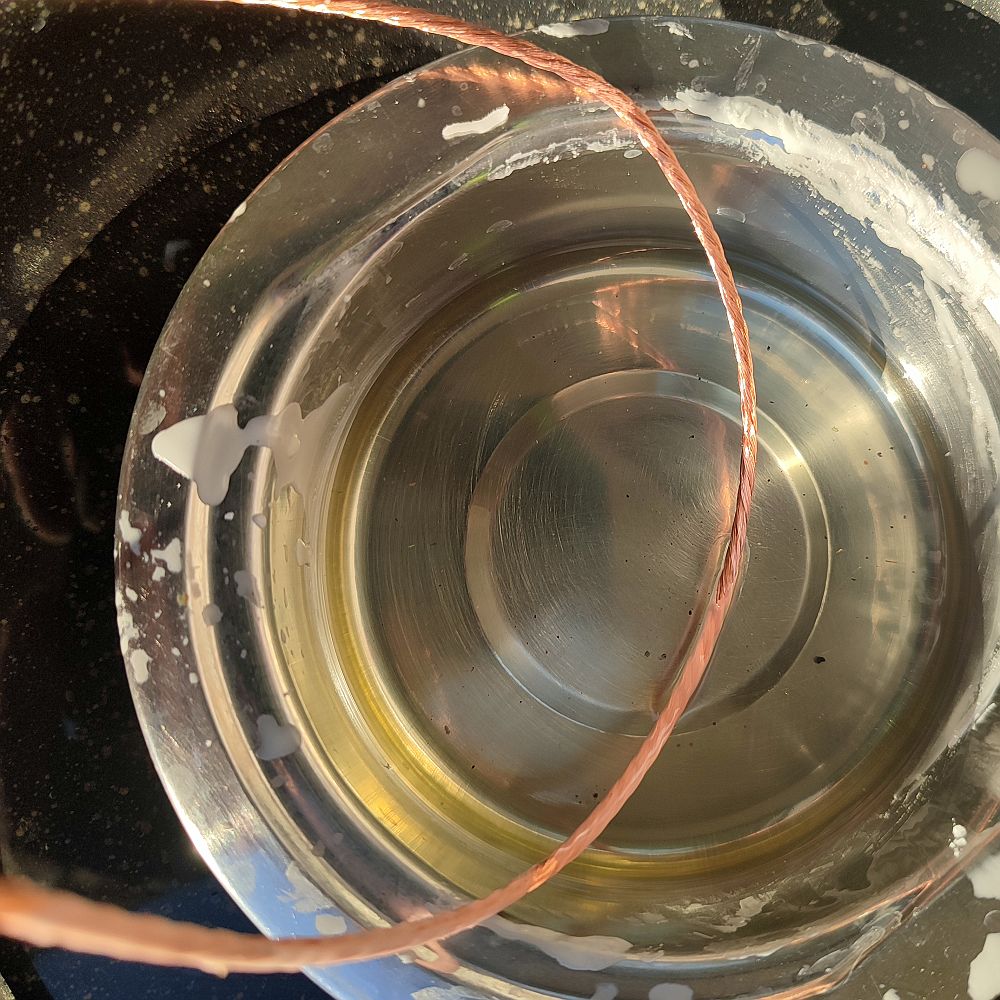

IMG_20230824_085829 Passage à cire chaude d'abeille bio de mon jardin (la meilleure pour le son. Je plaisanteeee). C'est joli et cela donne une mécanique souple antivibrante.

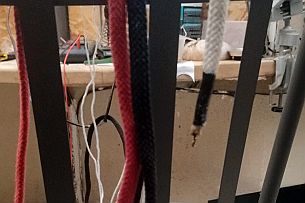

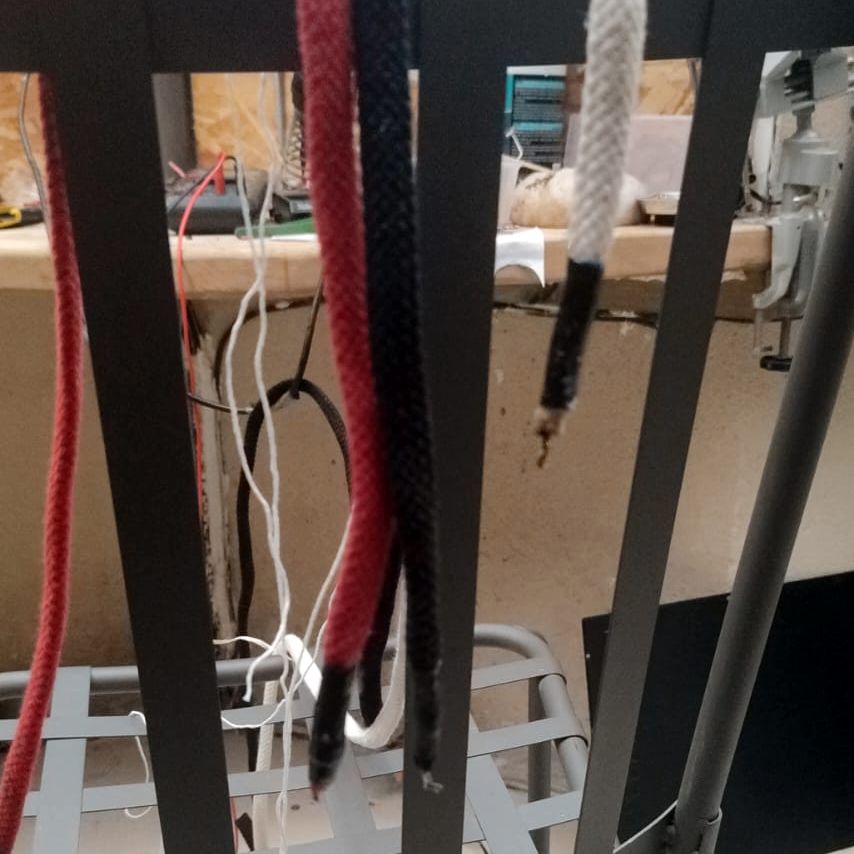

WhatsApp Image 2023-08-30 at 19.26.19 Chaque fils est protégé par une gaine coton (les couleurs ne servent à rien, j'avais les gaines. Ne pas oublier que le litz est émaillé donc isolé.

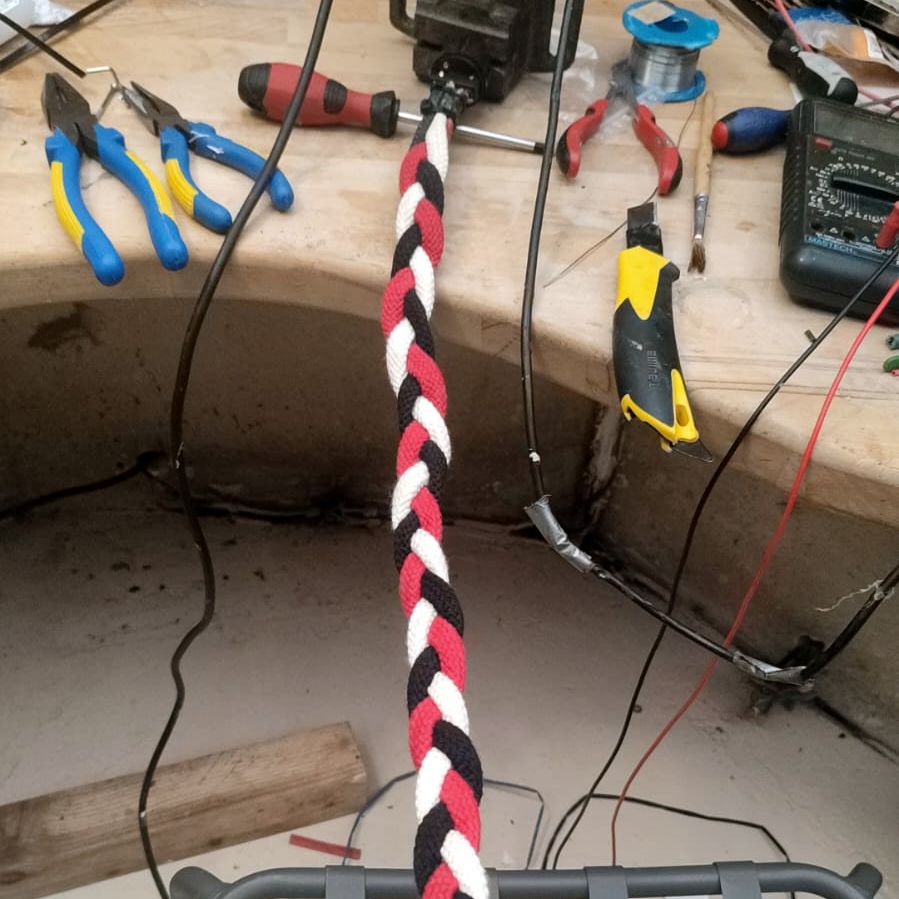

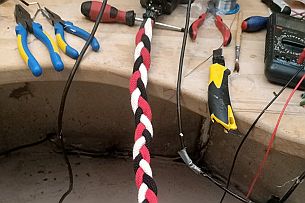

WhatsApp Image 2023-08-30 at 19.34.31 Une vidéo Youtube qui explique le pourquoi des câbles tressés . Et celle-ci, qui n'est pas mal, avec mêche centrale en coton .

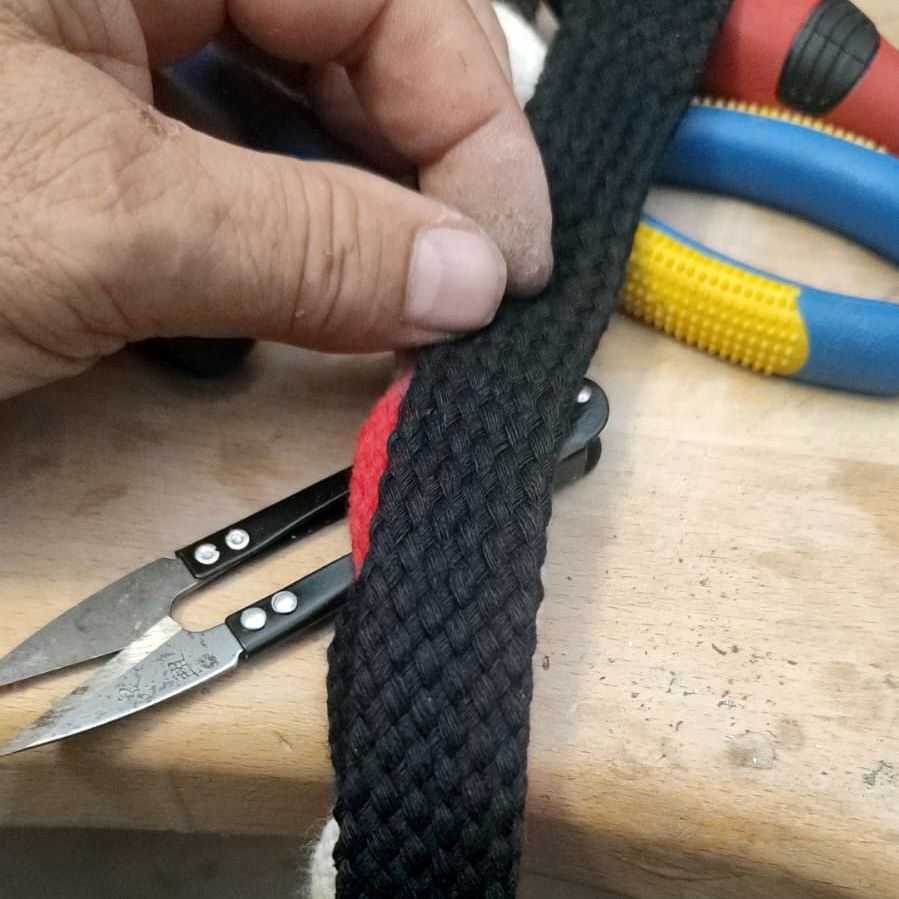

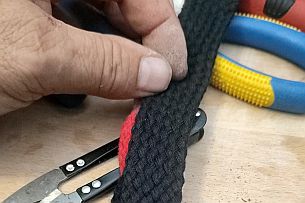

WhatsApp Image 2023-08-30 at 19.47.22 Je vais mettre la tresse dans une grosse gaine. P'tain de cyano sur les doigts !!!

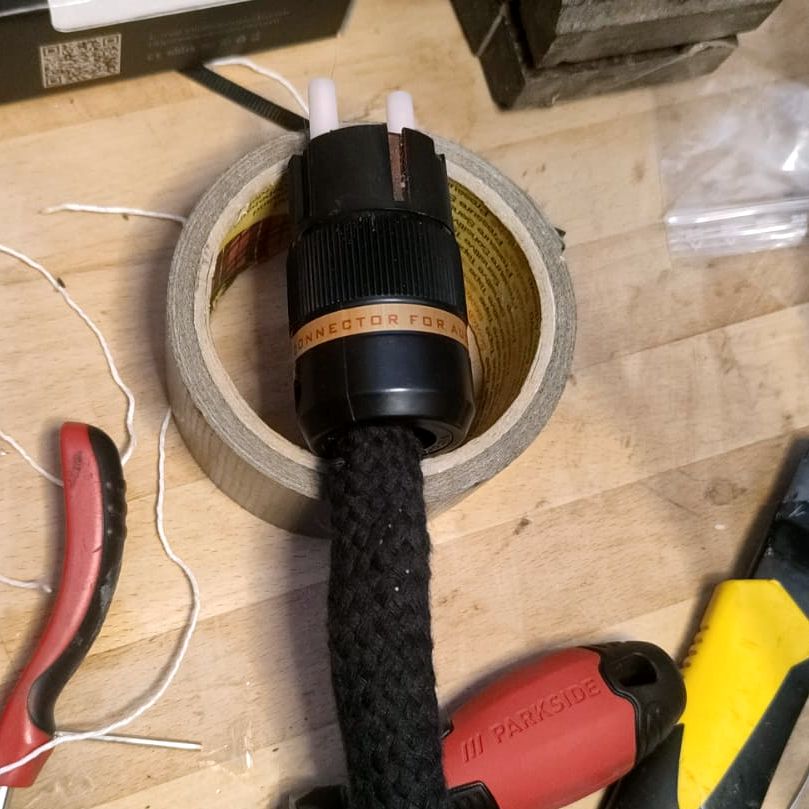

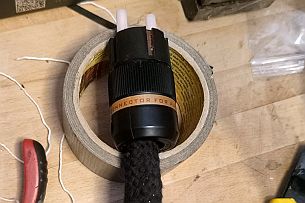

WhatsApp Image 2023-08-30 at 20.09.08 Mis en place des prises IEC Viborg pure cuivre qui valent un bras.

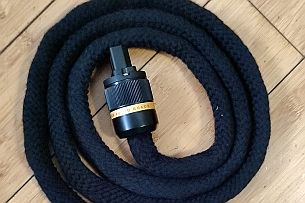

WhatsApp Image 2023-09-14 at 14.44.40 Ceux qui n'entendent pas de différence entre 2 câbles secteurs ont de la chance : Ils peuvent acheter les moins chers ! Suis trop jaloux. -*-

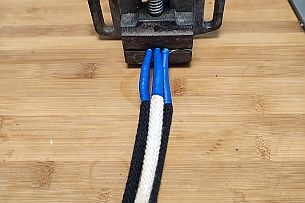

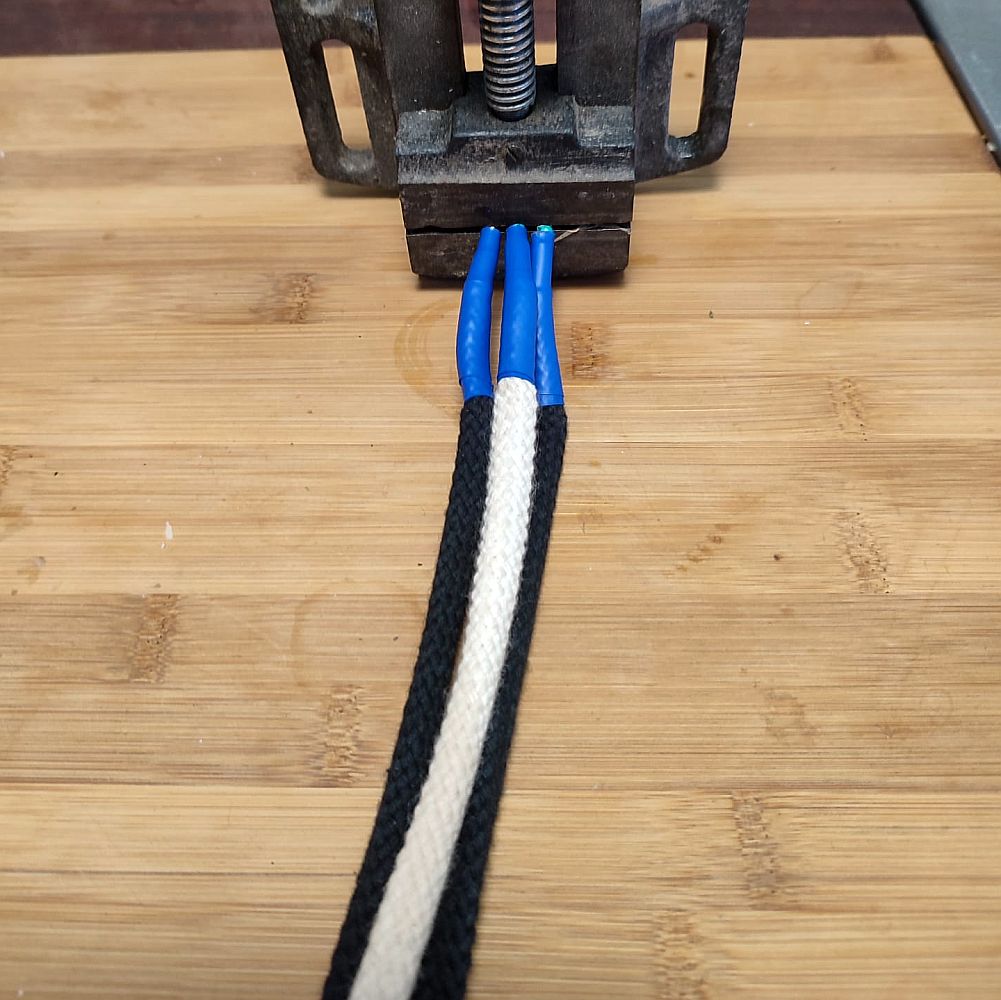

WhatsApp Image 2023-09-14 at 14.44.39 (1) Je préfère repérer la Terre par une gaine blanche. Inversé Phase et Neutre n'est pas un problème avec les prises schuko sans téton.

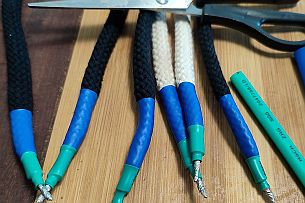

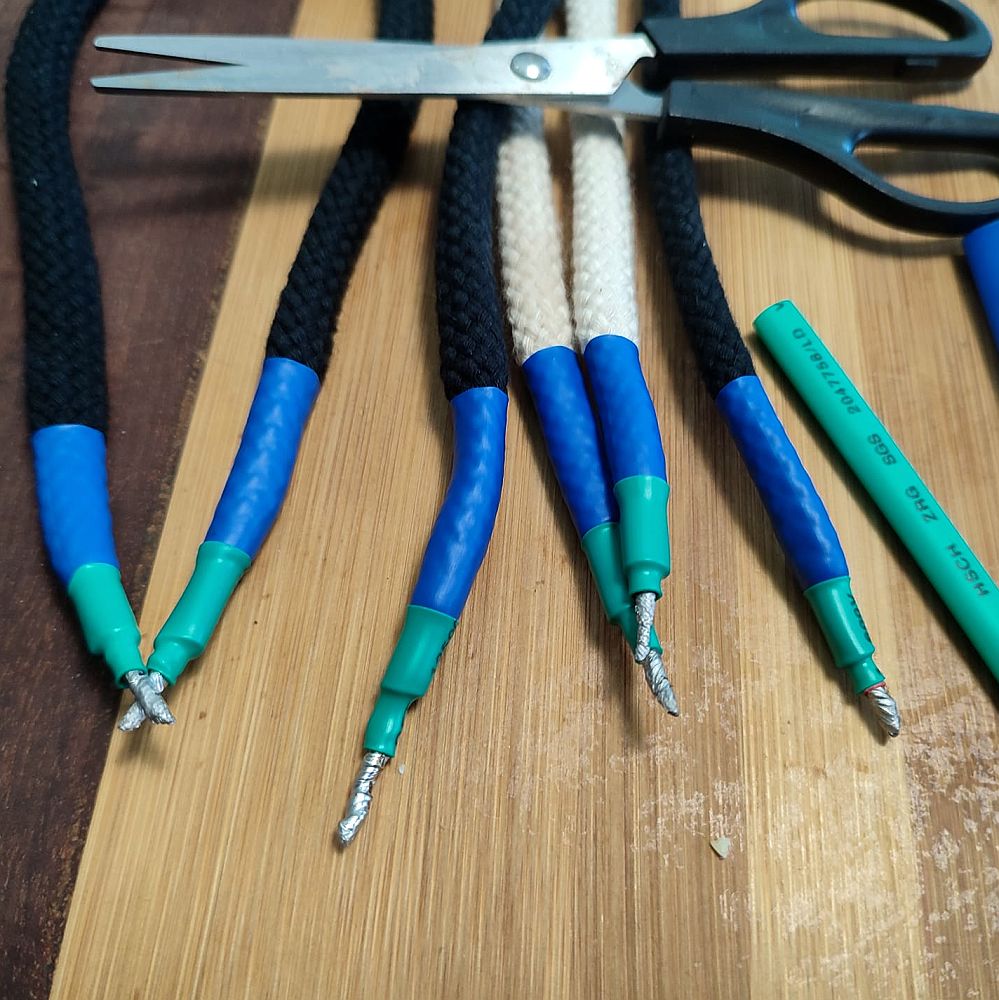

WhatsApp Image 2023-09-14 at 14.44.39 (2)

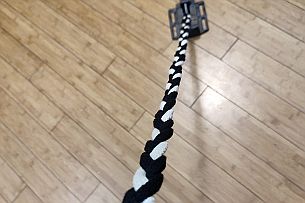

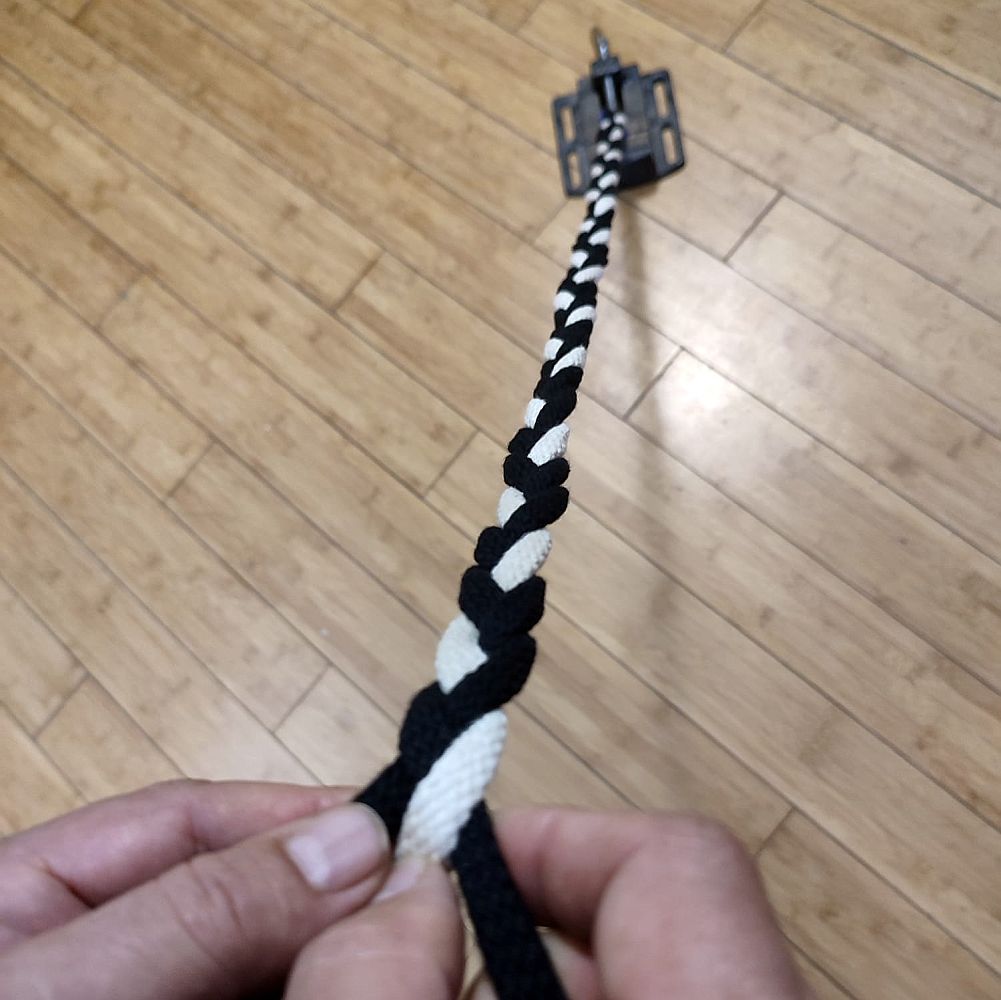

WhatsApp Image 2023-09-14 at 14.44.40 (2)

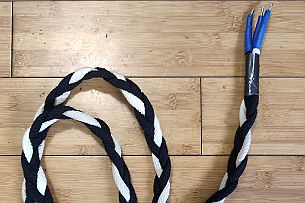

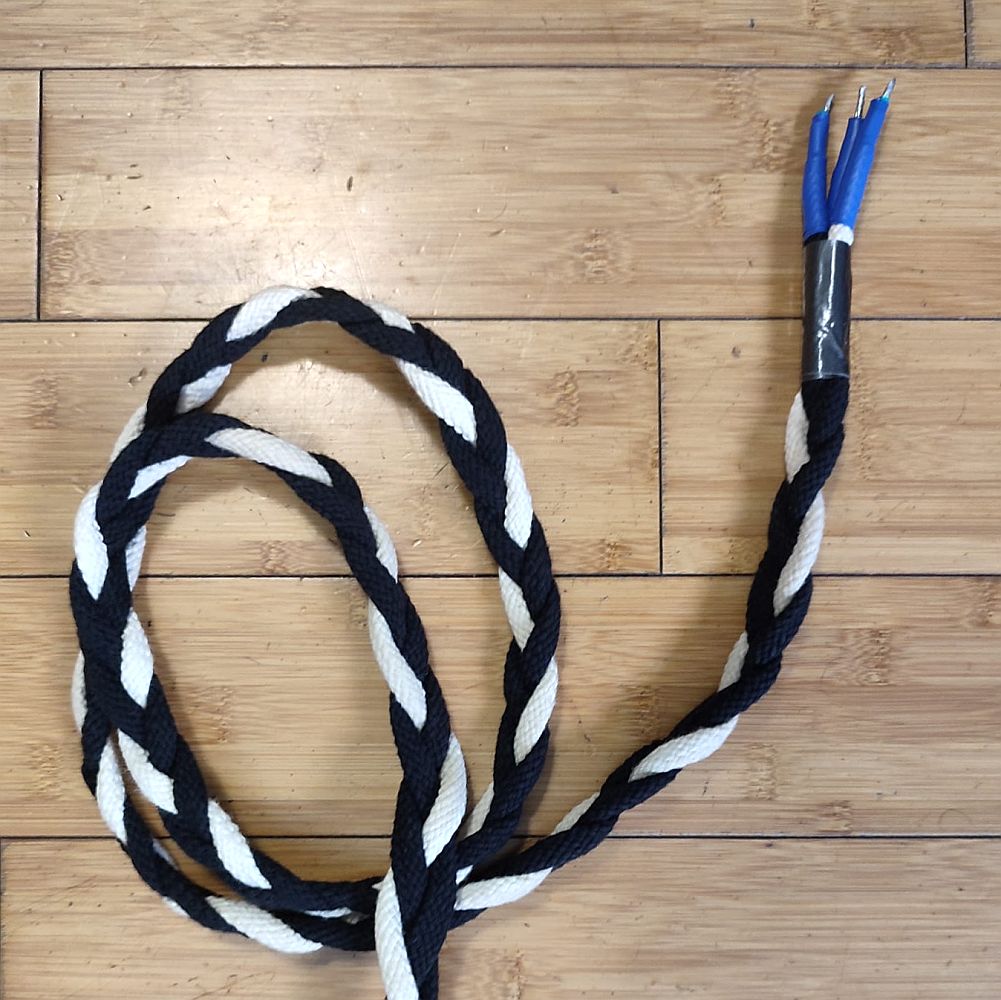

WhatsApp Image 2023-09-14 at 14.44.40 (1) Et tout ça dans une gaine coton noire que l'on pourrait économiser (j'avais des restes).

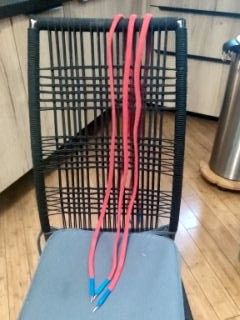

103736 Le rouge sera en 5 brins (au lieu de 3) de 0,71 mm de litz . Pour l'ampli (rouge = hot = puissance !)

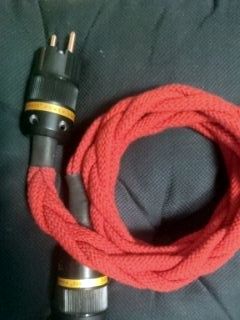

103749

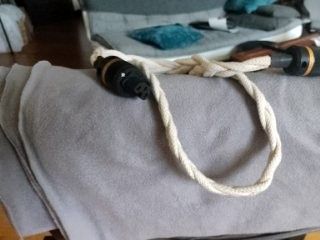

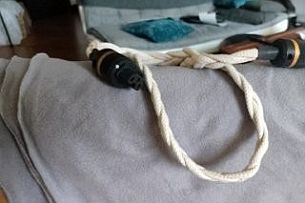

103776 J'ai donc 2 noirs sous grosse gaine pour le Lecteur et le DAC, un rouge pour l'ampli et un écrue pour le futur.
